視頻拼接控制器（含拼接控制管理軟件）
產品參數

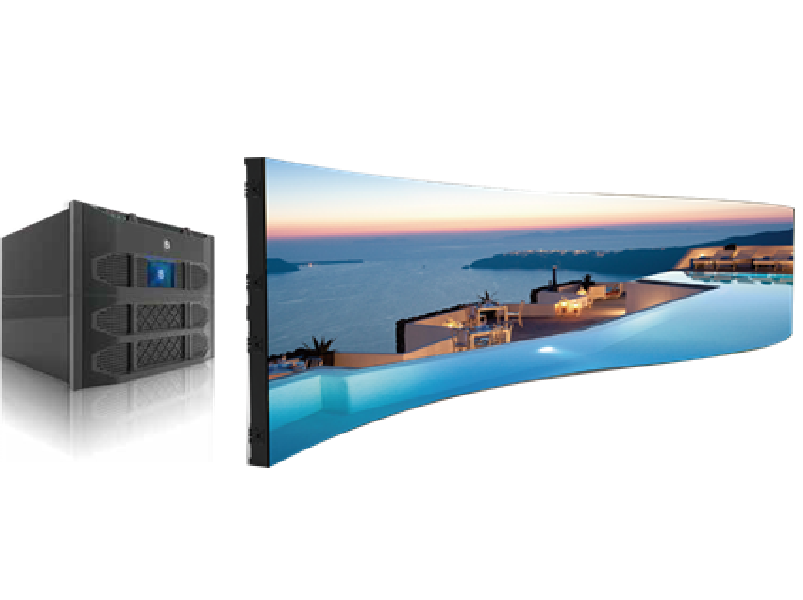

JX-VP4500 LED圖像處理器是基于超高清小間距LED顯示而開發的一款專業的圖像控制產品，結合小間距LED的特殊性，融合先進的圖像控制技術，完美解決信號采集、同步處理，終端顯示等各環節問題，對于LED模塊分辨率不規則各廠家產品不同、顯示處理要求高等諸多問題，通過JX-VP4500 LED均可得到很好解決。用戶可根據自身產品設置有效區域及顯示方式，滿足各領域對小間距、超高分、實時同步控制等多種顯示需求。
★ 規頻拼接控制器(含拼接控制管理軟件)
■輸入端口:不低于112個DVI或HDMI;
■輸出路數:不低于100路視損和網絡信號等;
■采用純硬件FPGA陣列底板運算交換技術，不需要任何操作系統支持;
■無系統崩潰、病毒侵擾、兼容性等問題，上電即可工作，啟動速度快;
■穩定性高，不會出現死機黑屏現象，啟動時間< 5S;
■機箱卡槽采用平行橫向插卡，機箱兩側具備風扇，輸入模塊、輸出模塊;
■切換模塊、控制模塊、電源模塊、風扇模塊均支持熱插拔;
■支持4K輸入輸出，支持分辨率EDID自定義，可設置分解率為1920x1200/1920x1080/1600 x900/1400x1050/1366x768/1024x768等;
■支持VGA、DVI、HDMI、SDI、CVBS、Ypbpr、IPV、HDBaseT、Fiber等多種視頻信號接口，支持多種接口的混合輸入和輸出;
■機箱背板為每路信號
單獨提供20Gbps帶寬，單張板卡提供80Gbps帶寬，背板總帶寬不小于12800Gbps，處理多路高清信號、圖像信號顯示實時，不丟幀;
■支持無縫切換功能，圖像在切換過程中不發生黑屏、藍屏、過度轉換等多種復雜過程，信號輸入到輸出的過程完全是無縫的;
■支持5英寸觸控/按鍵面板可選模式;
■支持WLEDCOLOR色彩優化技術:支持單屏任意多窗口顯示處理;采用幀同步處理技術，確保每路輸出信號的同步性;
■所有接入的信號任意制定分屏、全屏、組合屏顯示方式;支持板位圖讀取，板卡板位自動識別;
■支持圖像跨屏、疊加、縮放、畫中畫等多種顯示處理:支持預設顯示場景數量128個，支持場景輪詢;
■支持多達8個分組屏幕管理模式，多套不同分辨拼接屏集中管控;每組拼接屏可單獨控制，互不影響:
■窗口布局支持窗口鎖定功能，窗口鎖定時使用人員無法變更窗口設置;
■支持信號無限復制功能;
■支持輸入源的裁剪功能，支持對視頻內容局部采集放大;
■支持高分輸入采集:HDMI和DVI,分辨率支持4K X 2K等超高分辨率;輸出單通道分辨率可自定義;
■支持畫面無縫同步切換，無黑場，畫面切換延遲:20ms，圖像開窗響應延遲: 15ms，場景調取響應延遲:15ms;支持音頻接入及切換控制;
■支持集成軟件坐席穿透信號源及坐席信號切換調度;
■采用專業設計，針對LED分辨率不規則特點，自定義分辨率與小間距LED屏完美匹配;
■單屏可開16窗，單元窗口層次可隨意調整，也可拖動到其他屏幕操作，互不局限影響;
■支持圖形化展示設備當前配置和狀態功能，可以顯示各主要組成部分的溫度和運行狀態等信息;
■具有流暢清晰的軟預監回顯功能，回顯圖像刷新速度>30Hz,回顯圖像清晰流暢;
■支持多用戶權限劃分，具有區域用戶共同訪問權限;
■基于Win/IOS等移動端可視化觸控平臺應用;
■支持C/S、B/S管理控制結構，產品固件、驅動或控制軟件，支持離線升級方式;
■基于Server多端控制軟件管理平臺;
■支持網絡、RS232串口、面板按鍵、移動終端、紅外遙控和中控等多種管理方式;
■平均無故障時間:90000h;
